1. MODE ACCESS POINT (AP)

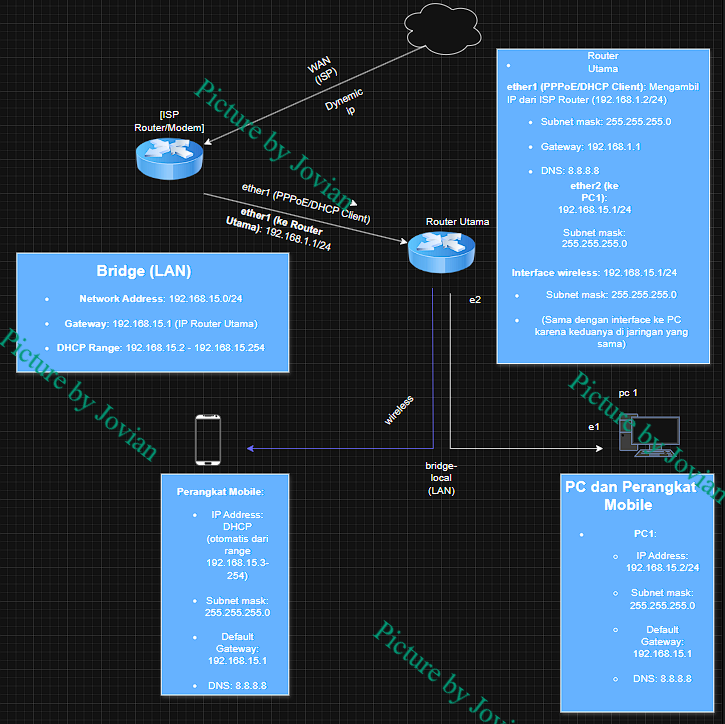

Tampilan topologi di gns3

security profil

WIFI INTERFACE

Pengertian Mode Access Point

Dari sumber MikroTik Documentation (2024), mode Access Point (AP) pada MikroTik adalah mode operasi wireless dimana router berfungsi sebagai titik akses yang memancarkan sinyal WiFi yang dapat diakses oleh perangkat client. Mode ini memungkinkan MikroTik menjadi pusat koneksi wireless untuk berbagai perangkat seperti laptop, smartphone, atau router lain yang dikonfigurasi sebagai station.

Dari sumber MikroTik Wiki (2023), RouterOS mendukung dua mode AP utama: mode ap-bridge yang memungkinkan hingga 2007 klien terhubung secara bersamaan, dan mode bridge yang berfungsi sebagai bridge layer 2 sederhana. Untuk sebagian besar kasus penggunaan umum, mode ap-bridge adalah pilihan yang direkomendasikan.

Konfigurasi Mode AP menggunakan WinBox

Dari sumber NetworkLessons (2024), konfigurasi mode AP pada MikroTik memerlukan beberapa langkah utama, yaitu mengatur interface wireless ke mode ap-bridge, menentukan SSID, band, frekuensi, dan security profile.

Dari sumber MikroTik Wiki (2023), langkah-langkah konfigurasi dasar mode AP meliputi pengaturan mode, SSID, frequency, band, dan security profile. Semua parameter ini dapat dengan mudah dikonfigurasi melalui WinBox.

Berikut adalah langkah-langkah konfigurasi mode AP melalui WinBox:

# 1. Membuat Security Profile
1. Buka WinBox dan hubungkan ke router MikroTik
2. Klik pada menu Wireless
3. Pada jendela Wireless Tables, klik tab Security Profiles
4. Klik tombol PLUS (+) untuk membuat profil baru
5. Pada jendela New Security Profile:
   - Masukkan nama profil (misal: "profile1") di kolom Name
   - Pilih "dynamic keys" pada dropdown Mode
   - Centang WPA2 PSK pada panel Authentication Types
   - Masukkan password yang kuat di kolom WPA2 Pre-Shared Key
6. Klik Apply dan OK

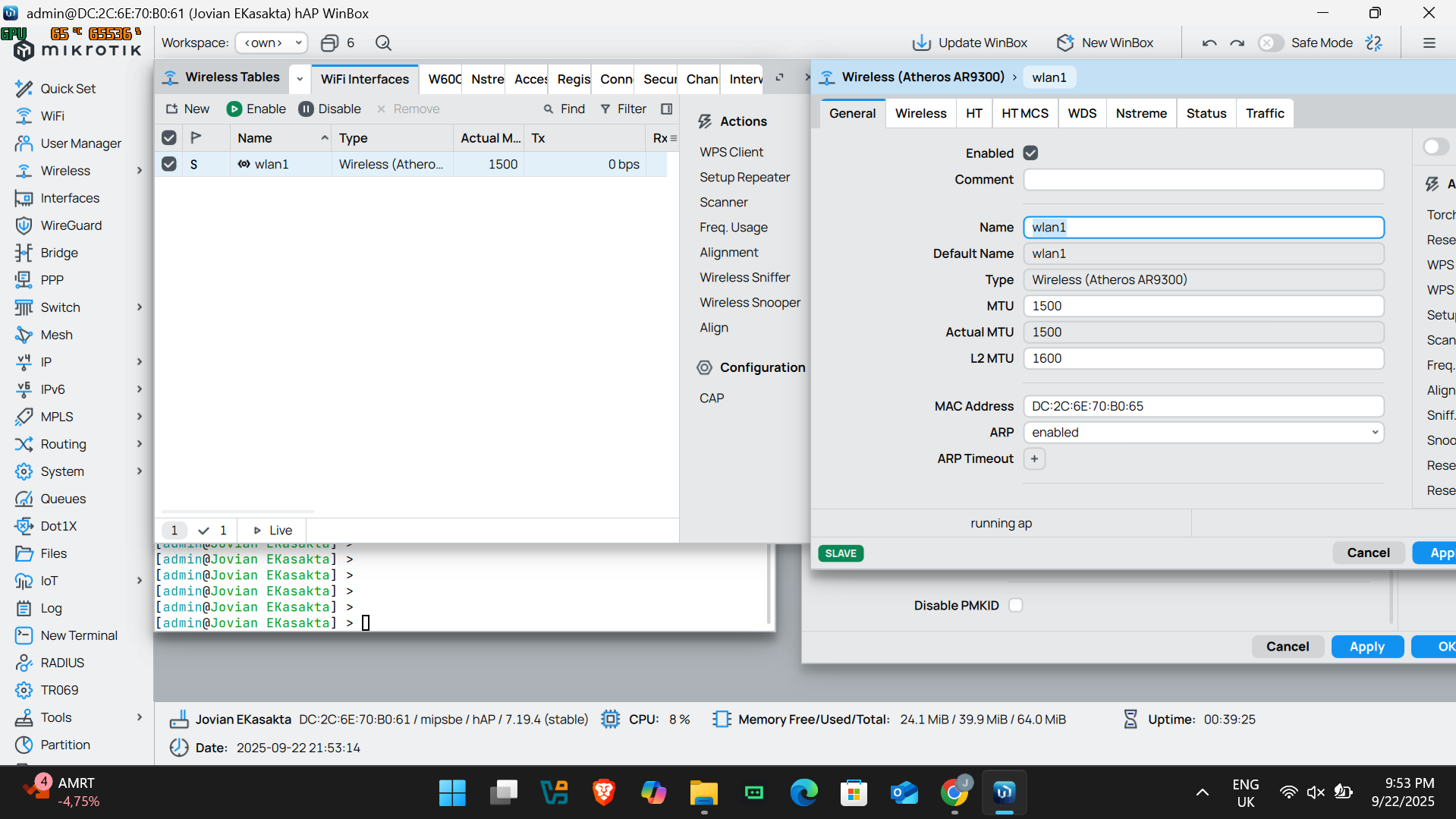

# 2. Mengkonfigurasi Interface Wireless
1. Di WinBox, klik pada menu Wireless
2. Pada jendela Wireless Tables, klik tab WiFi Interfaces
3. Klik dua kali pada interface wireless (biasanya "wlan1")
4. Pada tab General:
   - Name: Tentukan nama identifikasi (misal: "AP-WiFi")
   - Mode: Pilih "ap bridge"
   - Klik OK
5. Pada tab Configuration:
   - SSID: Tentukan nama jaringan WiFi (misal: "MikroTik-AP")
   - Country: Pilih negara untuk mematuhi regulasi lokal
   - Klik OK
6. Pada tab Channel:
   - Band: Pilih band frekuensi (misal: "2GHz-B/G/N")
   - Channel Width: Pilih lebar kanal (misal: "20MHz" atau "20/40MHz")
   - Klik OK
7. Pada tab Security:
   - Authentication Types: Pilih tipe keamanan (misal: WPA2 PSK)
   - Security Profile: Pilih profil keamanan yang sudah dibuat sebelumnya
   - Klik OK
# 3. Membuat Bridge (jika belum ada)
1. Pada menu kiri, klik Bridge
2. Klik tombol + untuk membuat bridge baru
3. Beri nama bridge (misal: "bridge1")
4. Klik OK
# 4. Menambahkan Interface ke Bridge
1. Pada menu Bridge, klik tab Ports
2. Klik tombol + untuk menambahkan port
3. Pilih interface wireless (misal: "wlan1") dari dropdown Interface
4. Pilih bridge yang sudah dibuat pada dropdown Bridge
5. Klik OK
6. Ulangi langkah 2-5 untuk setiap port ethernet yang ingin disertakan dalam bridge

Verifikasi Konfigurasi AP

Setelah mengkonfigurasi mode AP, penting untuk memverifikasi bahwa konfigurasi tersebut berjalan dengan baik. Berikut adalah beberapa langkah verifikasi di WinBox:

# Memeriksa status interface wireless
Buka menu Wireless
Periksa interface wireless, pastikan status menunjukkan "R" (running)
# Memeriksa client yang terhubung ke AP
Buka menu Wireless
Klik tab Registration Table
Di sini Anda akan melihat semua client wireless yang terhubung
# Memeriksa status access list
Buka menu Wireless
Klik tab Access List
Di sini Anda dapat melihat dan mengelola izin akses client

Konfigurasi Tambahan untuk AP

Dari sumber MikroTik Documentation (2024), ada beberapa parameter tambahan yang dapat dikonfigurasi untuk mengoptimalkan kinerja AP:

# Membatasi jumlah klien yang dapat terhubung
Klik dua kali pada interface wireless
Klik tab Advanced
Set Max Station Count ke nilai yang diinginkan (misal: 30)
Klik OK
# Mengatur Channel Width untuk throughput lebih tinggi
Klik dua kali pada interface wireless
Klik tab Channel
Set Channel Width ke nilai yang diinginkan (misal: 20/40MHz)
Klik OK
# Mengatur country untuk mengikuti regulasi frekuensi lokal
Klik dua kali pada interface wireless
Klik tab Wireless
Pilih Country yang sesuai (misal: Indonesia)
Klik OK
# Mengatur distance untuk optimasi performa
Klik dua kali pada interface wireless
Klik tab Advanced
Set Distance ke nilai yang sesuai (misal: indoors)
Klik OK

Pengaturan Distance mempengaruhi algoritma ACK timing. Untuk area indoor, gunakan nilai "indoors". Untuk koneksi jarak jauh, gunakan nilai numerik dalam kilometer (misalnya "10" untuk 10km) atau "dynamic" agar MikroTik secara otomatis menyesuaikan timing berdasarkan client terjauh.

Kesimpulan Mode Access Point: Dari 2 pendapat tersebut dapat disimpulkan bahwa mode Access Point (AP) pada MikroTik adalah konfigurasi yang memungkinkan router memancarkan sinyal WiFi yang dapat diakses oleh perangkat lain. Konfigurasi dasar mode AP melalui WinBox melibatkan pembuatan security profile, pengaturan interface wireless ke mode AP bridge, konfigurasi SSID, frequency, band, dan menambahkan interface ke bridge. Dengan konfigurasi yang tepat, AP MikroTik dapat melayani banyak klien secara bersamaan dan menyediakan konektivitas wireless yang andal.

2. MODE STATION

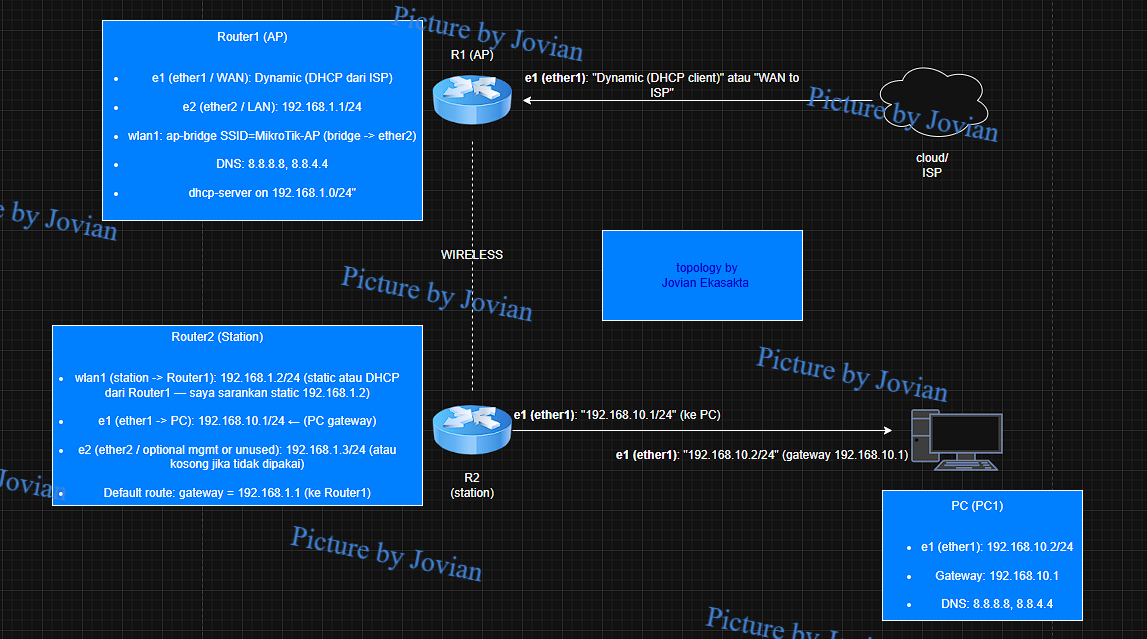

Tampilan topologi di gns3

Pengertian Mode Station

Dari sumber MikroTik Documentation (2024), mode Station pada MikroTik adalah mode operasi wireless dimana router berperan sebagai client yang terhubung ke access point lain. Dalam mode ini, MikroTik akan mencari dan terhubung ke SSID yang dikonfigurasi, berfungsi sebagai "client wireless" atau "station" yang menerima sinyal dari access point.

Dari sumber System Zone (2021), MikroTik dalam mode Station dapat digunakan sebagai "WiFi Client" untuk menghubungkan jaringan lokal ke jaringan lain melalui koneksi wireless. Mode ini sering digunakan dalam skenario WISP (Wireless Internet Service Provider) di mana router MikroTik terhubung ke hotspot atau AP dari ISP sebagai client.

Tipe-tipe Mode Station

Dari sumber MikroTik Wiki (2023), RouterOS mendukung beberapa tipe mode station dengan karakteristik berbeda:

station # Mode station standar, tidak mendukung bridging L2
station-wds # Mode untuk koneksi point-to-point, bekerja hanya dengan AP MikroTik
station-pseudobridge # Mendukung bridging L2 terbatas dengan translasi MAC address
station-bridge # Mendukung transparent bridging, hanya berfungsi dengan AP MikroTik

Dari sumber Wireless Station Modes Documentation (2024), pemilihan tipe mode station yang tepat tergantung pada kebutuhan bridging L2. Jika bridging L2 tidak diperlukan (seperti pada jaringan yang di-routing), mode station standar adalah pilihan terbaik karena paling efisien.

Konfigurasi Mode Station menggunakan WinBox

Berikut adalah langkah-langkah konfigurasi mode Station melalui WinBox:

# 1. Membuat Security Profile
1. Buka WinBox dan hubungkan ke router MikroTik
2. Klik pada menu Wireless
3. Pada jendela Wireless Tables, klik tab Security Profiles
4. Klik tombol PLUS (+) untuk membuat profil baru
5. Pada jendela New Security Profile:
   - Masukkan nama profil (misal: "station_profile") di kolom Name
   - Pilih "dynamic keys" pada dropdown Mode
   - Centang tipe autentikasi yang sesuai dengan AP tujuan (misal: WPA2 PSK)
   - Masukkan password AP tujuan di kolom WPA2 Pre-Shared Key
6. Klik Apply dan OK

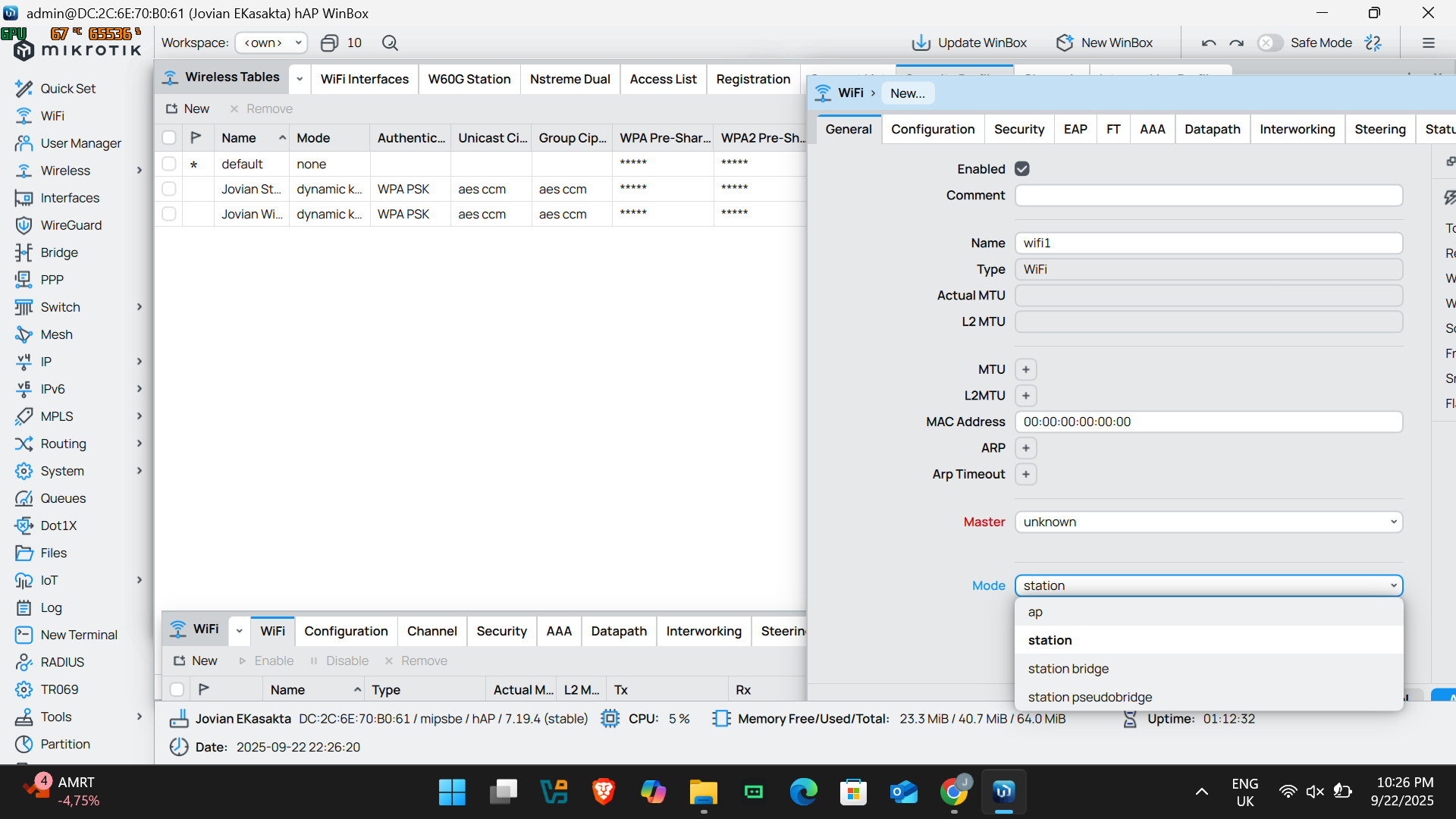

# 2. Mengkonfigurasi Interface Wireless sebagai Station
1. Pada jendela Wireless, klik tab WiFi Interfaces
2. Klik dua kali pada interface wireless (biasanya "wlan1")
3. Pada tab Wireless:
   - Mode: Pilih "station" (atau mode station lain sesuai kebutuhan)
   - Band: Pilih band yang sesuai dengan AP tujuan
   - Klik tombol Advanced Mode pada panel kanan
   - Security Profile: Pilih profil keamanan yang sudah dibuat sebelumnya
# 3. Melakukan Scan dan Terhubung ke AP
1. Pada jendela interface (dengan interface wireless terbuka), klik tombol Scan
2. Pada jendela Scanner, pilih interface wireless dari dropdown Interface
3. Klik tombol Start
4. Setelah scan selesai, Anda akan melihat daftar jaringan yang tersedia
5. Klik dua kali pada jaringan yang ingin dihubungi
6. Verifikasi detail koneksi dan klik Connect
7. Klik OK untuk menutup jendela Interface
# 4. Mengkonfigurasi DHCP Client (jika diperlukan)
1. Dari WinBox, buka menu IP → DHCP Client
2. Pada jendela DHCP Client, klik tombol PLUS (+)
3. Pada jendela New DHCP Client:
   - Dari tab DHCP, pilih interface wireless (misal: "wlan1") dari dropdown Interface
   - Pastikan kotak Use Peer DNS dan Use Peer NTP dicentang jika ingin menggunakan DNS dan NTP dari ISP
4. Klik OK
# 5. Mengkonfigurasi IP Statis (alternatif)
1. Buka menu IP → Addresses
2. Klik tombol PLUS (+)
3. Masukkan alamat IP (misal: "192.168.0.2/24") di kolom Address
4. Pilih interface wireless dari dropdown Interface
5. Klik OK
# 6. Mengkonfigurasi Default Route (jika diperlukan)
1. Buka menu IP → Routes
2. Klik tombol PLUS (+)
3. Biarkan kolom Dst. Address kosong untuk default route
4. Masukkan IP gateway di kolom Gateway
5. Klik OK

Untuk mode station dengan bridging (misalnya station-bridge atau station-pseudobridge):

# Mengkonfigurasi Mode Station dengan Bridging
1. Ikuti langkah 1-3 di atas, tetapi pilih mode "station-pseudobridge" atau "station-bridge"
2. Membuat bridge baru (jika belum ada):
   - Buka menu Bridge
   - Klik tombol + untuk membuat bridge baru
   - Masukkan nama (misal: "bridge1")
   - Klik OK
3. Menambahkan interface ke bridge:
   - Klik tab Ports
   - Klik tombol +
   - Pilih interface wireless dari dropdown Interface
   - Pilih bridge yang dibuat dari dropdown Bridge
   - Klik OK
   - Ulangi untuk interface ethernet yang diperlukan

Verifikasi Konfigurasi Station

Berikut adalah beberapa langkah untuk memeriksa status koneksi Station menggunakan WinBox:

# Memeriksa status interface wireless
Buka menu Wireless
Periksa interface wireless, pastikan status menunjukkan "R" (running)
# Memeriksa status koneksi
Klik dua kali pada interface wireless
Klik tab Status
Periksa status dan kekuatan sinyal
Pastikan status menunjukkan "connected-to-ess"
# Melakukan scan untuk melihat AP yang tersedia
Buka menu Wireless
Pilih interface wireless
Klik tombol Scan pada toolbar
Klik Start untuk memulai scan
# Memeriksa IP assignment
Buka menu IP → DHCP Client
Verifikasi bahwa interface wireless telah menerima alamat IP (Status: "bound")
# Memeriksa konektivitas dengan ping
Buka menu Tools → Ping
Masukkan alamat IP tujuan (misal: "8.8.8.8")
Klik Start

Ketika menggunakan mode station, pastikan SSID dan password yang dikonfigurasi dalam security profile sudah benar. Jika menggunakan enkripsi WPA2/WPA3, pastikan parameter security profile sudah sesuai dengan konfigurasi AP yang dituju.

Kesimpulan Mode Station: Dari 2 pendapat tersebut dapat disimpulkan bahwa mode Station pada MikroTik berfungsi sebagai client wireless yang mencari dan terhubung ke access point lain. MikroTik menyediakan beberapa tipe mode station dengan karakteristik berbeda yang dapat dipilih sesuai kebutuhan, terutama terkait kemampuan bridging L2. Konfigurasi mode station melalui WinBox melibatkan pembuatan security profile, pengaturan interface ke mode station, scan dan koneksi ke AP tujuan, serta konfigurasi IP yang tepat untuk komunikasi jaringan.

3. KONFIGURASI LANJUTAN DAN TROUBLESHOOTING

Menggunakan Mode Kombinasi AP dan Station

Dari sumber RouterOS Documentation (2024), MikroTik memungkinkan penggunaan satu perangkat untuk beroperasi sebagai AP dan Station secara bersamaan dengan membuat interface virtual. Fitur ini sangat berguna untuk mengimplementasikan wireless repeater atau memperluas jangkauan jaringan wireless.

Dari sumber MikroTik Wiki (2023), konfigurasi wireless repeater dapat dilakukan dengan mengatur interface utama sebagai station dan membuat interface virtual sebagai AP. Kedua interface tersebut kemudian dihubungkan melalui bridge untuk meneruskan traffic.

# 1. Mengkonfigurasi Interface Utama sebagai Station
1. Ikuti langkah-langkah konfigurasi station seperti dijelaskan sebelumnya
2. Pilih mode "station-pseudobridge" untuk mendukung bridging
3. Konfigurasi untuk terhubung ke AP uplink
# 2. Membuat Interface Virtual AP
1. Buka menu Wireless
2. Klik tombol + untuk menambahkan interface virtual baru
3. Pada jendela New Interface, atur:
   - Mode: "ap bridge"
   - Master Interface: Pilih interface utama (misal: "wlan1")
   - Name: Beri nama yang sesuai (misal: "virtual-AP")
   - SSID: Masukkan nama jaringan yang ingin dipancarkan (misal: "Extended-Network")
   - Security Profile: Pilih profil keamanan yang sesuai
4. Klik OK
# 3. Membuat Bridge untuk Menghubungkan Interface
1. Buka menu Bridge
2. Klik tombol + untuk membuat bridge baru
3. Masukkan nama (misal: "bridge1")
4. Klik OK
# 4. Menambahkan Interface ke Bridge
1. Buka menu Bridge, klik tab Ports
2. Klik tombol +
3. Pilih interface utama (misal: "wlan1") dari dropdown Interface
4. Pilih bridge dari dropdown Bridge
5. Klik OK
6. Ulangi untuk menambahkan interface virtual-AP ke bridge

Troubleshooting Koneksi Wireless

Dari sumber MikroTik Troubleshooting Guide (2024), masalah koneksi wireless sering disebabkan oleh ketidakcocokan parameter, interferensi, atau masalah konfigurasi security profile. Berikut adalah beberapa metode diagnosa masalah wireless menggunakan WinBox:

# Melihat log wireless
Buka menu Log
Gunakan filter untuk menampilkan hanya log wireless
# Melakukan scan frekuensi
Buka menu Wireless
Klik tombol Frequency Usage atau Scanner
Pilih interface dari dropdown Interface
Klik Start
Analisis channel yang paling sedikit digunakan
# Memeriksa status dan signal strength
Klik dua kali pada interface wireless
Klik tab Status
Periksa status koneksi dan kekuatan sinyal
# Memeriksa parameter detail
Klik dua kali pada interface wireless
Periksa setiap tab untuk memastikan semua pengaturan sudah benar
# Melihat klien terdaftar pada AP
Buka menu Wireless
Klik tab Registration Table

Dari sumber Network Troubleshooting Best Practices (2023), beberapa langkah pemecahan masalah yang efektif meliputi:

# Reset konfigurasi wireless jika diperlukan
Klik kanan pada interface wireless
Pilih Reset Configuration
# Mengubah channel untuk menghindari interferensi
Klik dua kali pada interface wireless
Klik tab Channel
Ubah frequency ke channel yang kurang ramai atau pilih "auto"
Klik OK
# Memeriksa power output
Klik dua kali pada interface wireless
Klik tab Advanced
Sesuaikan Tx Power
Klik OK
# Mematikan fitur advanced yang mungkin menyebabkan masalah
Klik dua kali pada interface wireless
Klik tab Advanced
Nonaktifkan fitur seperti WMM Support
Klik OK

Tips Optimasi Performa

Beberapa tips untuk mengoptimalkan performa koneksi wireless menggunakan WinBox:

# Mengatur antenna-gain jika menggunakan antena eksternal
Klik dua kali pada interface wireless
Klik tab Advanced
Sesuaikan Antenna Gain dengan gain antena yang digunakan
Klik OK
# Mengoptimalkan penggunaan chain
Klik dua kali pada interface wireless
Klik tab Advanced
Sesuaikan Chains untuk memilih antena yang digunakan
Klik OK
# Mengatur DFS untuk menghindari interferensi radar (pada band 5GHz)
Klik dua kali pada interface wireless
Klik tab Advanced
Sesuaikan DFS Mode
Klik OK
# Mengatur country sesuai regulasi lokal
Klik dua kali pada interface wireless
Klik tab Wireless
Pilih Country yang sesuai
Klik OK

Penggunaan parameter Tx Power yang terlalu tinggi tidak selalu menghasilkan koneksi yang lebih baik. Hal ini dapat menyebabkan interferensi dan penurunan throughput. Sesuaikan parameter ini berdasarkan jarak dan kondisi lingkungan.

Kesimpulan Konfigurasi Lanjutan dan Troubleshooting: Dari 2 pendapat tersebut dapat disimpulkan bahwa MikroTik menyediakan kemampuan untuk mengkonfigurasi perangkat sebagai AP dan Station secara bersamaan melalui interface virtual, yang sangat berguna untuk implementasi wireless repeater. Untuk troubleshooting, WinBox menyediakan berbagai alat diagnosa seperti frequency usage scan, status monitor, dan log yang dapat membantu mengidentifikasi dan menyelesaikan masalah koneksi wireless. Optimasi performa dapat dilakukan dengan penyesuaian parameter seperti channel, tx-power, antenna-gain, dan pengaturan lainnya sesuai dengan kondisi lingkungan.

DAFTAR PUSTAKA

MikroTik Documentation. 2024. Wireless Interface - RouterOS. https://help.mikrotik.com/docs/spaces/ROS/pages/8978446/Wireless+Interface. Diakses pada 12 September 2025, pukul 08:15 WIB.
MikroTik Wiki. 2023. Manual:Wireless AP Client. https://wiki.mikrotik.com/Manual:Wireless_AP_Client. Diakses pada 12 September 2025, pukul 08:45 WIB.
System Zone. 2021. WiFi Station Setup in MikroTik Wireless Router. https://systemzone.net/wifi-station-setup-in-mikrotik-wireless-router/. Diakses pada 12 September 2025, pukul 09:20 WIB.
MikroTik Documentation. 2024. Wireless Station Modes - RouterOS. https://help.mikrotik.com/docs/spaces/ROS/pages/122388518/Wireless+Station+Modes. Diakses pada 12 September 2025, pukul 09:55 WIB.
NetworkLessons. 2024. MikroTik Wireless Configuration. https://networklessons.com/mikrotik/mikrotik-wireless-configuration. Diakses pada 12 September 2025, pukul 10:30 WIB.
RouterOS Documentation. 2024. WiFi - RouterOS. https://help.mikrotik.com/docs/spaces/ROS/pages/224559120/WiFi. Diakses pada 12 September 2025, pukul 11:05 WIB.
MikroTik Wiki. 2023. Manual:Wireless Station Modes. https://wiki.mikrotik.com/Manual:Wireless_Station_Modes. Diakses pada 12 September 2025, pukul 11:40 WIB.
MikroTik Forum. 2024. APbridge mode vs Station mode. https://forum.mikrotik.com/t/apbridge-mode-vs-station-mode/131651. Diakses pada 12 September 2025, pukul 12:15 WIB.
MikroTik Troubleshooting Guide. 2024. Wireless Connectivity Troubleshooting. https://help.mikrotik.com/docs/spaces/ROS/pages/Troubleshooting+Guide. Diakses pada 12 September 2025, pukul 12:50 WIB.
Network Troubleshooting Best Practices. 2023. Wireless Network Troubleshooting. https://www.networkcomputing.com/networking/wireless-network-troubleshooting-best-practices. Diakses pada 12 September 2025, pukul 13:25 WIB.

MIKROTIK ROUTEROS
